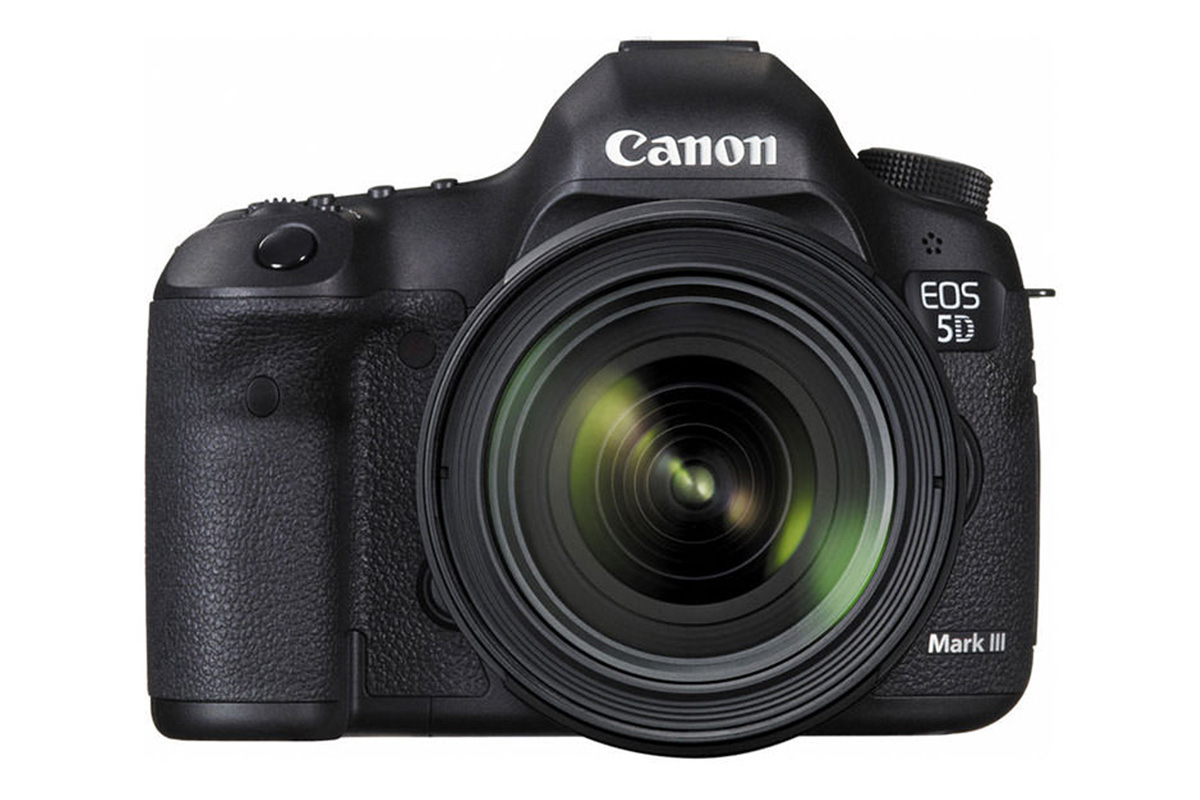

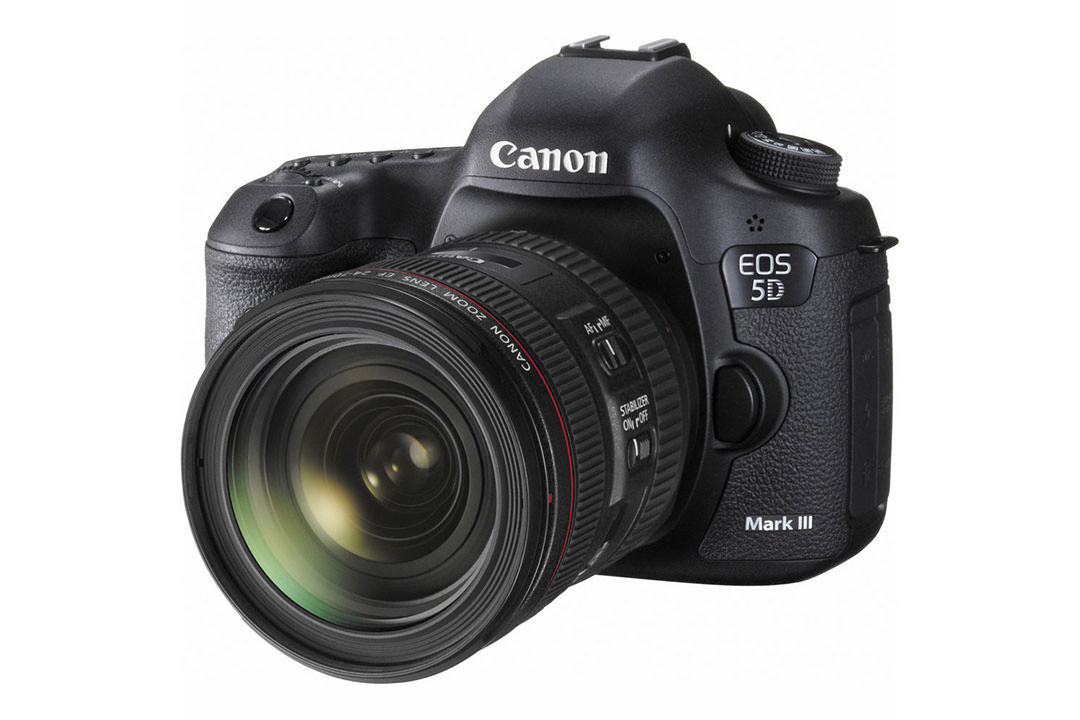

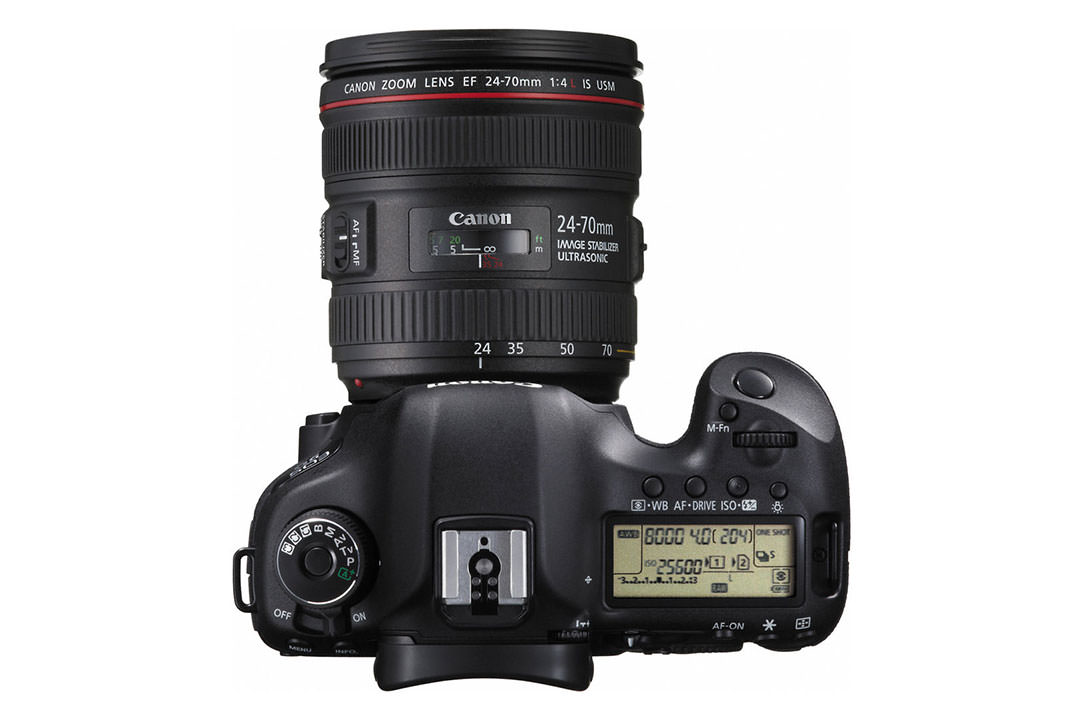

دوربین Canon EOS 5D Mark III یکی از پرطرفدارترین مدلهای فولفریم در بین عکاسان حرفهای است که از زمان عرضهاش در سال ۲۰۱۲ تا امروز همچنان در استودیوها، مراسمها و پروژههای سینمایی مورد استفاده قرار میگیرد. این دوربین با بدنهی مقاوم منیزیمی، سیستم فوکوس ۶۱ نقطهای و سنسور ۲۲.۳ مگاپیکسلی CMOS شناخته میشود. اما با گذشت زمان و استفادهی مداوم، خرابیهای فیزیکی و الکترونیکی در این مدل اجتنابناپذیر است و نیاز به تعمیرات تخصصی دارد. شناخت دقیق ساختار داخلی 5D Mark III و روشهای اصولی تعمیر، کلید حفظ عملکرد و کیفیت تصویر آن است.
بررسی ساختار فنی و طراحی داخلی 5D Mark III
برای درک نحوهی تعمیر این دوربین باید ابتدا ساختار فنی آن را شناخت. بدنهی 5D Mark III از آلیاژ منیزیم ساخته شده تا هم در برابر فشار و دما مقاوم باشد و هم وزن کلی دستگاه را پایین نگه دارد. درون بدنه، مدار اصلی (Main Board) قرار دارد که وظیفه کنترل سنسور، پردازنده DIGIC 5+، سیستم فوکوس و بخش ذخیرهسازی را بر عهده دارد. سیستم شاتر مکانیکی با عمر حدود ۱۵۰ هزار شات طراحی شده و از دقیقترین بخشهای این دوربین محسوب میشود. در پشت دوربین، LCD سهاینچی با وضوح بالا و پنل دکمهها تعبیه شده که در بسیاری از موارد اولین نقاط آسیبپذیر در اثر ضربه یا رطوبت هستند.
مشکلات شایع در دوربین Canon 5D Mark III
در طول سالها، تجربهی تعمیرکاران حرفهای نشان داده که برخی خرابیها در این مدل بیشتر از بقیه تکرار میشوند. از جمله:
خرابی شاتر در اثر استهلاک مکانیکی یا عکسبرداری پیاپی در محیطهای گرم.
خرابی فلتها بهویژه فلت LCD و فلت شاتر که به مرور زمان یا بر اثر تا خوردگی از کار میافتند.
آسیب به درگاه کارت حافظه CF یا SD در اثر ورود نادرست کارت یا استفاده از کارتهای بیکیفیت.
ورود رطوبت یا گردوغبار که باعث خوردگی کانکتورها و اتصالی روی برد اصلی میشود.
ایراد در سنسور تصویر بهویژه در اثر ضربه یا نور شدید مستقیم (مثل عکاسی از خورشید).
هر یک از این موارد نیازمند تشخیص دقیق با ابزارهای تخصصی مانند مولتیمتر، میکروسکوپ تعمیرات و نرمافزار عیبیابی Canon Service Tool است.
فرآیند کامل تعمیر در نمایندگی مجاز
در مراکز رسمی تعمیر دوربین کانن، اولین مرحله عیبیابی دقیق است. دوربین بهصورت کامل باز نمیشود تا زمانی که خطا با تست نرمافزاری و مشاهدهی علائم فیزیکی مشخص شود. سپس بخش معیوب جدا و تست میشود. برای مثال، اگر دوربین روشن میشود اما تصویر روی LCD دیده نمیشود، ابتدا تغذیه LCD، سپس فلت و در نهایت برد تصویر بررسی میشود. در صورت خرابی شاتر، از شمارنده داخلی (Shutter Count) برای تخمین میزان استهلاک استفاده میشود. قطعهی معیوب با قطعهی اورجینال جایگزین شده و در مرحلهی نهایی کالیبراسیون فوکوس و سنسور انجام میگیرد تا تصویر دقیقاً در نقطهی صحیح فوکوس تشکیل شود.
تعمیر سنسور تصویر (CMOS)
سنسور یکی از حساسترین قطعات دوربین است و هرگونه تماس مستقیم یا ضربه میتواند باعث ایجاد خطوط، پیکسلهای سوخته یا لکههای غیرقابل حذف شود. در تعمیر تخصصی سنسور Canon 5D Mark III، ابتدا دوربین در محیط تمیز (Clean Room) باز میشود تا از ورود گردوغبار جلوگیری شود. سپس سنسور جدا و با حلال مخصوص (isopropyl alcohol 99%) و برس آنتیاستاتیک تمیز میشود. در صورت خرابی الکتریکی یا بروز نویز دائمی در تصویر، سنسور باید تعویض گردد.
هزینهی تعویض سنسور این مدل در ایران معمولاً بین ۷ تا ۹ میلیون تومان است و نیاز به کالیبراسیون دقیق دارد که با نرمافزار Canon Utility انجام میشود.
تعمیر سیستم شاتر و مکانیزم آینه
مکانیزم شاتر در 5D Mark III شامل پردههای فلزی فوقسبک است که با موتور اختصاصی حرکت میکنند. در اثر استهلاک یا گردوغبار، ممکن است شاتر در میانهی مسیر گیر کند یا با صدای غیرعادی کار کند. تعمیرکار حرفهای ابتدا دوربین را در حالت Live View تست میکند تا بفهمد آیا مشکل از آینه است یا شاتر.
در بسیاری از موارد، روغنسوزی موتور شاتر یا گیر کردن گریس بین دندهها علت اصلی است. اگر پردهها پاره یا خم شده باشند، مجموعهی شاتر باید تعویض گردد. تعمیرکاران مجرب همچنین میزان زمان باز و بسته شدن شاتر را با دستگاه تست زمان (Shutter Tester) بررسی میکنند تا سرعتها دقیق باشند.
خرابی برد اصلی (Main Board)
یکی از پرهزینهترین بخشهای تعمیر در Canon 5D Mark III، مربوط به Main Board است. این برد شامل مدارهای پردازنده، حافظه موقت، کنترل سنسور و مدیریت توان است. عواملی مانند استفاده از آداپتورهای غیراصل، رطوبت یا شوک الکتریکی میتواند باعث سوختن آیسیها شود.
تعمیرکار برای تشخیص، ابتدا مسیر ولتاژها را با مولتیمتر تست میکند. در برخی موارد با تعویض آیسیهای تغذیه (Power IC) دوربین دوباره روشن میشود، اما اگر مدار پردازش تصویر آسیب دیده باشد، باید کل برد تعویض گردد. در این حالت، اطلاعات شاتر و شماره سریال باید مجدداً در حافظه EEPROM ثبت شود تا دوربین پس از تعمیر به درستی شناسایی گردد.
تعمیر درگاههای حافظه و USB

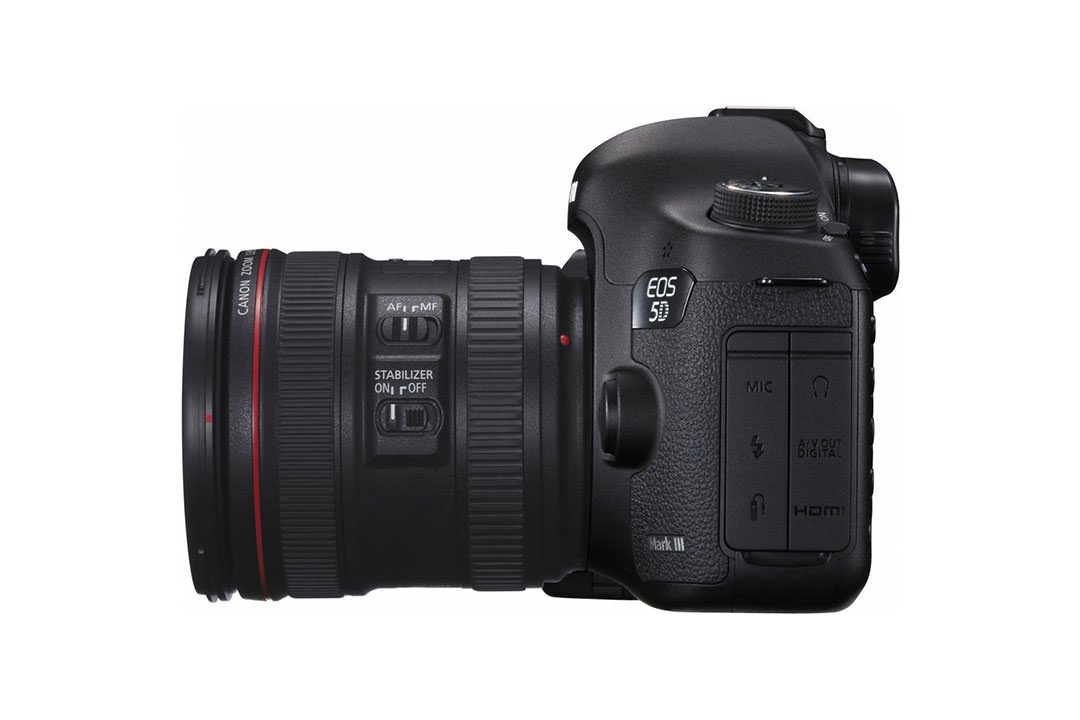

درگاه CF و SD در 5D Mark III یکی از نقاط آسیبپذیر است. وارد کردن کارت معیوب یا فشار زیاد میتواند باعث خم شدن پینها شود. در تعمیر تخصصی، ابتدا درگاه بهطور کامل از روی برد جدا میشود و پینها با لحیمکاری ظریف و میکروسکوپ بازسازی میشوند. اگر بخش فلزی یا پینها کاملاً شکسته باشند، درگاه جدید نصب میشود. همچنین پورت Mini USB و HDMI در صورت استفادهی مکرر ممکن است لق شود. در این حالت، تعمیرکار باید پایهها را مجدداً قلعکاری کرده و اتصالات را با چسب مخصوص اپوکسی فیکس کند تا در آینده جدا نشود.
تعمیر دکمهها و پنل کنترل
دکمهی شاتر، دایل چرخان بالایی (Main Dial) و دکمههای عقب دوربین از پرکاربردترین قطعات هستند و با گذشت زمان ممکن است دچار اکسید شدن یا شکستگی پایه شوند. در فرایند تعمیر، ابتدا پنل باز شده و دکمهها با اسپری خشک و برس تمیز میشوند. در صورت خرابی فیزیکی، دکمه از پنل جدا و با قطعهی مشابه جایگزین میشود. یکی از نکات مهم، کالیبره کردن مجدد فرمانهای دایلها است، چون در صورت نصب نادرست، چرخش ناقص باعث ارسال فرمان اشتباه به برد میشود.
تعمیر LCD و منظرهیاب اپتیکی
LCD در Canon 5D Mark III از نوع TFT با وضوح بالا است و اغلب در اثر ضربه یا نفوذ رطوبت دچار لکه، قطع تصویر یا ترک میشود. در تعمیر تخصصی LCD، ابتدا فریم پشتی باز میشود و فلت تصویر بررسی میگردد. در صورت شکستگی یا سوختگی پیکسلها، LCD باید تعویض شود. همچنین در منظرهیاب اپتیکی، ممکن است آینهی داخلی یا منشور دچار کدری یا آلودگی شود. تمیز کردن این بخش نیازمند ابزار دقیق اپتیکی و مواد ضد استاتیک است تا پوشش لایهی ضد بازتاب (AR Coating) آسیب نبیند.
تأثیر ضربه و آبخوردگی بر 5D Mark III
آبخوردگی یکی از خطرناکترین آسیبها برای این دوربین است. حتی چند قطره رطوبت میتواند باعث اکسید شدن مسیرهای برد شود. در تعمیر تخصصی، دوربین بلافاصله پس از باز شدن در دستگاه اولتراسونیک کلینر با محلول مخصوص تمیز میشود. سپس با جریان هوای گرم و کنترلشده خشک و مجدداً مونتاژ میگردد. در موارد ضربه، بهویژه افتادن از سهپایه، معمولاً قاب بالایی، جای پیچ سهپایه یا فریم داخلی دچار شکستگی میشود. در این حالت، تعویض اسکلت میانی (Chassis) ضروری است تا تراز لنز و سنسور حفظ شود.
بروزرسانی فریمور و تنظیمات نرمافزاری
بسیاری از مشکلات عملکردی دوربین مثل هنگ کردن، خطاهای کارت حافظه یا ناپایداری نورسنجی ممکن است ناشی از قدیمی بودن فریمور باشند. به همین دلیل، در پایان تعمیر، فریمور دوربین معمولاً به آخرین نسخه رسمی Canon بهروزرسانی میشود. سپس تمامی تنظیمات داخلی از جمله White Balance، Metering Mode، AF Calibration و Mirror Lock-Up مجدداً تست میشوند تا از عملکرد دقیق اطمینان حاصل شود.
نگهداری پس از تعمیر و افزایش عمر مفید
پس از تعمیر، رعایت چند نکته ساده میتواند عمر مفید Canon 5D Mark III را افزایش دهد:
استفاده از باتری و شارژر اصلی کانن.
جلوگیری از تعویض مکرر لنز در محیطهای پرگردوغبار.
عدم استفاده طولانی در دمای بالای ۴۰ درجه.
تمیز کردن سنسور و لنز با کیت مخصوص.
سرویس دورهای سالیانه برای بررسی وضعیت شاتر و سنسور.
جمعبندی
دوربین Canon 5D Mark III با وجود قدمت چند ساله، هنوز هم یکی از قدرتمندترین و محبوبترین فولفریمها در میان عکاسان است. با این حال، پیچیدگی ساختار داخلی و حساسیت قطعات آن باعث میشود تعمیر این مدل تنها باید توسط متخصصان باتجربه و در محیط استاندارد انجام شود. از تعمیر شاتر و سنسور گرفته تا برد و LCD، هر بخش نیازمند دقت فنی بالا و قطعات اورجینال است. اگر تعمیر با روش اصولی و ابزار دقیق انجام شود، 5D Mark III میتواند تا سالها مانند روز اول عملکرد بینقصی داشته باشد.
تهیه و تنظیم : اطمینان | نمایندگی تعمیر دوربین کانن
