اسلات کارت دوربین کانن؛ وقتی مکانیزم فنری و پین قفل، کارت را گروگان می‌گیرند!

مقدمه

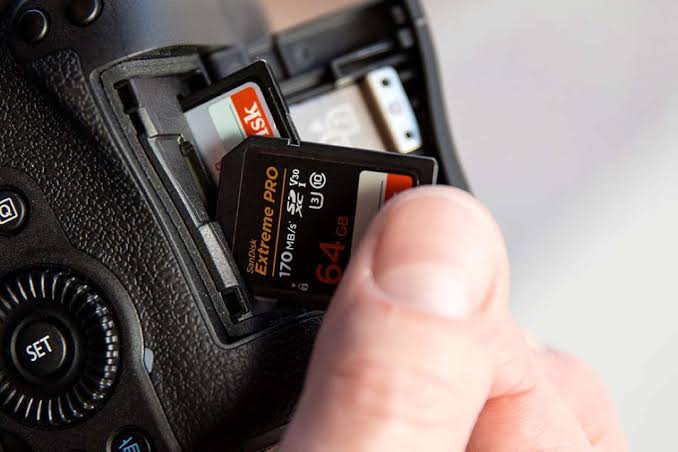

تصویر کنید در میانه‌ی یک جلسه عکاسی حرفه‌ای، کارت حافظه را برای انتقال تصاویر خارج می‌کنید، اما ناگهان متوجه می‌شوید که کارت در اسلات قفل نمی‌شود و با هر بار فشار، دوباره به بیرون پرتاب می‌شود. یا بدتر از آن، کارت در اسلات گیر کرده و به هیچ وجه خارج نمی‌شود. این کابوسی است که برای بسیاری از کاربران دوربین‌های کانن، از مدل‌های سری Rebel تا دوربین‌های حرفه‌ای ۱D و R5، به واقعیت تبدیل شده است. در بسیاری از موارد، مشکل از خود کارت نیست، بلکه از مکانیزم فنری (Spring Mechanism) و پین فلزی قفل‌کننده داخل اسلات کارت است که در اثر استفاده‌ی مکرر، شکسته یا جابجا شده است. این مشکل که تنها تعمیرکاران حرفه‌ای از عهده‌ی رفع آن برمی‌آیند، می‌تواند دوربین شما را به یک دستگاه ناقص تبدیل کند.

شرکت اطمینان به عنوان نمایندگی رسمی تعمیرات دوربین کانن، با تکیه بر سال‌ها تجربه و تکنسین‌های فوق‌حرفه‌ای، آماده‌ی ارائه‌ی خدمات تخصصی عیب‌یابی و تعمیر اسلات کارت دوربین‌های کانن در تمامی مدل‌ها می‌باشد. در این مقاله فوق‌تخصصی، به بررسی مکانیزم پیچیده‌ی قفل کارت، علل خرابی، روش‌های تشخیص و تکنیک‌های تعمیر می‌پردازیم.

آناتومی مکانیزم قفل کارت؛ پشت پرده‌ی یک طراحی ساده اما آسیب‌پذیر

مکانیزم قفل کارت در اسلات کارت دوربین‌های کانن، یک سیستم دقیق شامل قطعات زیر است:

• یک فنر (Spring) که نیروی پرتاب کارت را تأمین می‌کند


• یک پین فلزی (Metal Pin) که با حرکت در یک راهنمای پلاستیکی، کارت را قفل می‌کند


• یک راهنمای پلاستیکی (Plastic Guide) که مسیر حرکت پین را تعیین می‌کند


• یک مکانیزم قفل‌کننده که با فشار دادن کارت به داخل، آن را در جای خود نگه می‌دارد و با فشار مجدد، آن را آزاد می‌کند


یک تکنسین در انجمن رسمی کانن توضیح داده است که: «سیستم نگه‌داری کارت، یک سیستم فنری است. آنها یک پین فلزی و یک راهنمای پلاستیکی دارند. معمولاً چیزی گیر می‌کند یا می‌شکند.»

الگوهای خرابی در مدل‌های مختلف؛ از کامپکت تا حرفه‌ای

الگوی خرابی مکانیزم قفل کارت در مدل‌های مختلف دوربین کانن متفاوت است، اما اصل مشکل یکسان است:

در سری Rebel و دوربین‌های کامپکت: اسلات کارت اغلب مستقیماً روی مین‌برد لحیم شده است. یک تعمیرکار در انجمن iFixit تأکید کرده است که: «مکانیزم فنری اسلات SD شکسته است. کانن آن را روی مین‌برد اصلی در دوربین‌های کامپکت لحیم می‌کند، بنابراین باید برد را تعمیر کنید یا کل مین‌برد را تعویض کنید.»

در سری R (مانند R5): مشکل به دلیل وجود پین فلزی و راهنمای پلاستیکی در سیستم فنری رخ می‌دهد که ممکن است خم شود یا بشکند.

یک کاربر R5 گزارش داده است: «کارت SD من ناگهان در اسلات قفل نمی‌شود. هیچ چیزی در اسلات نیست، مطمئن نیستم چه اتفاقی افتاده اما از امروز شروع شده است.»

علل خرابی مکانیزم قفل کارت

بر اساس تجربیات تعمیرکاران و گزارش‌های کاربران، شایع‌ترین علل خرابی به شرح زیر است:

• شکستگی فنر یا جابجایی آن: پس از استفاده‌ی مکرر و طولانی‌مدت، فنر ممکن است بشکند یا از جای خود خارج شود.


• خمیدگی پین فلزی: پین قفل‌کننده ممکن است در اثر وارد کردن کارت با زاویه‌ی نامناسب، خم شود.


• ورود قطعات پلاستیکی شکسته از کارت: یک قطعه‌ی کوچک پلاستیک از کارت حافظه جدا شده و یکی از پین‌های اسلات را مسدود می‌کند.


• شکستگی راهنمای پلاستیکی: این قطعه که مسیر حرکت پین را تعیین می‌کند، ممکن است در اثر ضربه یا سایش بشکند.


سنسور تشخیص قفل کارت (Write-Protect Detect)؛ یک سنسور دیگر در کمین

علاوه بر مکانیزم قفل فیزیکی، یک سنسور کوچک در اسلات کارت وجود دارد که وضعیت قفل نوشتن (Lock Switch) کارت را تشخیص می‌دهد. خرابی یا گیر کردن این سنسور می‌تواند خطای «Card is locked» را حتی با کارت‌های آنلاک نشان دهد.

یک متخصص در انجمن Unique Photo توضیح داده است: «این پیام توسط زبانه‌ی قفل کوچک روی کارت SD و سنسور قفل اسلات کارت دوربین ایجاد می‌شود. سنسور اسلات ۷۰D ممکن است خم شده، گیر کرده یا آسیب دیده باشد.» یک تکنسین در JustAnswer نیز تأیید کرده که: «امیدوارم این فقط یک اهرم تشخیص قفل خمیده باشد... با یک چراغ قوه به داخل اسلات نگاه کنید. حدود نیمی از پایین در سمت اسلات که کلید قفل در آن قرار دارد، باید یک اهرم کوچک ببینید. این گاهی اوقات گیر می‌کند.»

چالش تعمیر؛ وابستگی به مین‌برد و هزینه‌ها

چالش اصلی در تعمیر اسلات کارت، به ویژه در دوربین‌های کامپکت و سری Rebel، این است که اسلات اغلب روی مین‌برد لحیم می‌شود. تعمیرکاران فوق‌حرفه‌ای باید تصمیم بگیرند که:

• اسلات را با دستگاه لحیم‌کاری هوای گرم تعویض کنند: این کار نیاز به مهارت بالا و تجهیزات پیشرفته دارد.


• کل مین‌برد را تعویض کنند: هزینه‌ی این کار به اندازه‌ی خرید یک دوربین کارکرده است و معمولاً توجیه اقتصادی ندارد.


در مدل‌های جدیدتر مانند سری R، اسلات به صورت یک مجموعه‌ی مستقل (SD slot circuit board) روی برد اصلی نصب شده است که تعویض آن نیاز به باز کردن کامل دوربین و جداسازی قطعات دارد.

جمع‌بندی و نتیجه‌گیری نهایی

اسلات کارت دوربین کانن، علیرغم ظاهر ساده، یک زیرسیستم مکانیکی-الکترونیکی پیچیده است که خرابی آن می‌تواند دوربین را به یک دستگاه ناقص تبدیل کند. از شکستگی فنر و خمیدگی پین فلزی تا خرابی سنسور تشخیص قفل و گیر کردن قطعات پلاستیکی در اسلات، هر یک از این مشکلات نیاز به دانش فنی عمیق، تجهیزات پیشرفته و تجربه‌ی عملی گسترده دارد.

یک تعمیرکار حرفه‌ی دوربین‌های کانن باید با ساختار داخلی اسلات کارت در مدل‌های مختلف، الگوهای خرابی و تکنیک‌های تعویض یا تعمیر آشنا باشد. شرکت اطمینان با تکنسین‌های مجرب و تجهیزات پیشرفته، آماده‌ی ارائه‌ی خدمات تخصصی عیب‌یابی و تعمیر اسلات کارت دوربین‌های کانن در تمامی مدل‌ها با استفاده از قطعات اورجینال و ضمانت کامل می‌باشد. به یاد داشته باشید که هرگونه اقدام غیراصولی برای خارج کردن کارت گیرکرده، می‌تواند به پین‌های اسلات آسیب برساند و هزینه‌های تعمیر را چندین برابر افزایش دهد.
