مقدمه: وقتی تصاویر سریع، عجیب میشوند
حتماً برای شما هم پیش آمده که با دوربین کانن خود در حال فیلمبرداری از یک مسابقه دوچرخهسواری یا یک هلیکوپتر در حال پرواز هستید و بعداً با دیدن فیلم، از دیدن تصویری غیرطبیعی شگفتزده میشوید. پرههای هلیکوپتر خمیده به نظر میرسند یا ساختمانهای پشت سر دوچرخه سوار کج و مورب دیده میشوند. این پدیده که میتواند هر فیلمساز یا عکاسی را نگران کند، در واقع یک ویژگی ذاتیِ فناوری است و با نام رولینگ شاتر (Rolling Shutter) یا شاتر چرخشی شناخته میشود.
در این مقاله جامع، به زبانی ساده و با تکیه بر دانش فنی روز، به بررسی این پدیده در دوربینهای کانن میپردازیم. توضیح میدهیم که چرا اتفاق میافتد، چه تأثیری بر آثار شما میگذارد و چگونه میتوان با درک صحیح آن، کیفیت کار خود را به سطح بالاتری ارتقا داد.
تعریف رولینگ شاتر: اسکن خط به خط تصویر
برای درک مفهوم رولینگ شاتر، ابتدا باید بدانیم که یک دوربین دیجیتال مدرن چگونه یک تصویر را ثبت میکند. قلب هر دوربین دیجیتال، یک حسگر تصویر است. این حسگر از میلیونها سلول کوچک به نام «پیکسل» تشکیل شده است که وظیفه دارند نور را دریافت و به سیگنال الکتریکی تبدیل کنند.
حال، تفاوت اصلی در شیوهای است که این پیکسلها اطلاعات را از حسگر خارج میکنند. در دوربینهایی که از فناوری رولینگ شاتر استفاده میکنند، اطلاعات به صورت خط به خط و متوالی از یک سمت حسگر (معمولاً از بالا به پایین) خوانده میشود. این فرآیند مانند اسکن کردن یک صفحه کاغذ توسط یک اسکنر است؛ یک خط در یک لحظه و خط بعدی در کسری از ثانیه بعد ثبت میشود. این تأخیر زمانی بسیار ناچیز بین ثبت خط اول و خط آخر، در اغلب موارد برای چشم انسان قابل تشخیص نیست، اما در برخورد با اشیاء متحرک یا حرکات سریع دوربین، خود را به شکل اعوجاج نشان میدهد.
این در حالی است که در فناوری دقیقتر گلوبال شاتر (Global Shutter) یا شاتر سراسری، تمام پیکسلهای حسگر به صورت همزمان و در یک لحظه واحد، نور را دریافت و تصویر را ثبت میکنند. به دلیل مزایای متعدد از جمله هزینه کمتر تولید، نویز کمتر و عملکرد بهتر در نور کم، اکثر دوربینهای مدرن، به ویژه مدلهای محبوب کانن، از فناوری رولینگ شاتر بهره میبرند.
دلیل علمی پدیده: چرا رولینگ شاتر اتفاق میافتد؟
دلیل اصلی بروز پدیده رولینگ شاتر به تفاوت زمانی در ثبت اطلاعات نقاط مختلف یک فریم برمیگردد.
اجازه دهید این فرآیند را به صورت گامبهگام توضیح دهیم:
شروع نوردهی: دوربین فرمان ثبت تصویر را صادر میکند.
اسکن و خوانش: حسگر شروع به خواندن اطلاعات از بالاترین سطر پیکسلها میکند. این سطر، نور را دریافت و اطلاعات آن را ذخیره میکند.
حرکت به سطر بعدی: بلافاصله، حسگر به سراغ سطر دوم میرود و این فرآیند تا رسیدن به آخرین سطر در پایین حسگر ادامه مییابد.
اتمام ثبت فریم: پس از اسکن کامل تمام سطرها، یک فریم تصویر کامل ذخیره میشود.
مشکل از آنجا آغاز میشود که اگر سوژه در حال حرکت باشد، موقعیت آن در لحظهای که سطرهای بالایی ثبت میشوند، با موقعیت آن در لحظهای که سطرهای پایینی ثبت میشوند، تفاوت دارد. این تفاوت موقعیت، باعث میشود که تصویر نهایی دچار اعوجاج (Distortion) شود. به عبارت دیگر، اعوجاج رولینگ شاتر، حاصل ثبت یک جسم متحرک در قابی است که هر بخش از آن در یک بازه زمانی متفاوت ثبت شده است.
برای مثال، یک قطار در حال حرکت را در نظر بگیرید. اگر قطار با سرعت از مقابل دوربین عبور کند، سطرهای بالایی حسگر، قطار را در موقعیت اولیه خود ثبت میکنند و سطرهای پایینی، آن را در موقعیت جدیدتری ثبت میکنند. نتیجه این خواهد شد که تصویر قطار، به جای یک مستطیل، به شکل یک متوازیالاضلاع کج دیده میشود.
آثار و نشانه های رولینگ شاتر در تصاویر و ویدئوهای کانن
اثرات رولینگ شاتر را میتوان به اشکال مختلفی در خروجی دوربین مشاهده کرد. شناخت این آثار به شما کمک میکند تا علت بروز مشکل را بهتر تشخیص دهید.
۱. اثر ژلهای (Jello Effect) یا تکانهای لرزان
این یکی از رایجترین و آزاردهندهترین اثرات رولینگ شاتر است. در هنگام فیلمبرداری با دوربین دستی یا در حال حرکت، بهخصوص با لنزهای بلند، تصویر به جای آنکه محکم و ثابت باشد، حالتی لرزان، موجدار و ژلها ی مانند پیدا میکند. این حالت به این دلیل رخ میدهد که لرزش دوربین، موقعیت فریم را در لحظه ثبت سطرهای مختلف، تغییر میدهد.
۲. کج شدن و اعوجاج خطوط در حرکت سریع

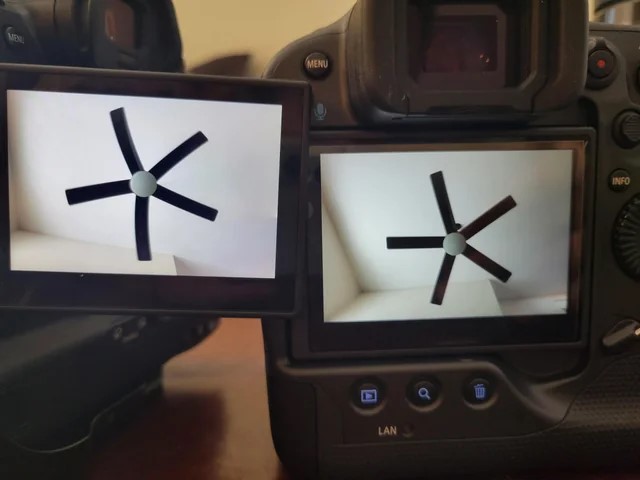

همانطور که اشاره شد، عبور سریع اشیاء (مانند ماشینهای مسابقه، قطار یا پروانه هواپیما) باعث میشود خطوط عمودی که انتظار میرود صاف باشند، به شکل منحنی یا اریب درآیند. همچنین در فیلمبرداری از اشیاء در حال چرخش، ممکن است الگوهای خمیده و غیرطبیعی ایجاد شود.
۳. بریدگی تصویر در استفاده از فلاش
در عکاسی، اگر از فلاش دوربین یا استودیو در کنار شاتر الکترونیکی استفاده کنید، ممکن است نتیجه عکس به طور کامل روشن نشود. این اتفاق به این دلیل رخ میدهد که فرآیند اسکن رولینگ شاتر زمان میبرد و در نتیجه، تنها بخشی از تصویر که در لحظه روشن شدن فلاش در حال اسکن شدن بوده، به درستی نوردهی میشود و مابقی تصویر تاریک باقی میماند. این پدیده با نام Flash Band شناخته میشود.
دوربینهای کانن و رولینگ شاتر: کدام مدلها تحت تأثیر قرار میگیرند؟
اکثر دوربینهای کانن، به ویژه مدلهای محبوب و میانرده که از حسگرهای CMOS استفاده میکنند، دارای رولینگ شاتر هستند. این یک ضعف فنی نیست، بلکه یک انتخاب مهندسی است. با این حال، میزان شدت این پدیده در مدلهای مختلف متفاوت است.
مدلهای با رولینگ شاتر قابل توجه
Canon EOS 5D Mark IV: این دوربین در زمان عرضه با نقدهایی درباره رولینگ شاتر قابل توجه در حالت فیلمبرداری مواجه شد. تستها نشان داده است که هنگام پنینگ (چرخش دوربین) در فیلمبرداری، اعوجاج در تصاویر این دوربین به وضوح قابل مشاهده است.
سری EOS R (غیر از R3): دوربینهای بدون آینه سری R کانن مانند R5 و R6 نیز در حالت شاتر الکترونیکی ممکن است دچار رولینگ شاتر شوند. سرعت خوانش حسگر در این مدلها حدوداً بین ۲۰ تا ۳۰ میلیثانیه تخمین زده میشود.
مدلهای با رولینگ شاتر حداقلی
Canon EOS R3: این دوربین با حسگر پشت-نورانی (Back-illuminated) و پشتهای (Stacked) مجهز شده است که سرعت خوانش اطلاعات را به طرز چشمگیری افزایش میدهد. در نتیجه، رولینگ شاتر در این مدل تقریباً به طور کامل حذف شده است. کاربران میتوانند با خیال راحت از شاتر الکترونیکی برای ثبت حرکات سریع با سرعتهای تا ۱/۶۴۰۰۰ ثانیه استفاده کنند.
دوربینهای سینمایی حرفهای: کانن برای دوربینهای سینمایی خود، حسگرهایی با فناوری گلوبال شاتر توسعه داده است. به عنوان مثال، حسگر LI5070SA با فرمت Super 35، قادر به ثبت تصاویر بدون هیچگونه اعوجاج ناشی از رولینگ شاتر است.
تفاوت شاتر مکانیکی و الکترونیکی در کانن
یکی از نکات جالب توجه در مورد دوربینهای کانن، تفاوت عملکرد شاتر مکانیکی و الکترونیکی است.
شاتر مکانیکی در دوربینهای کانن نیز به صورت شکاف متحرکی عمل میکند که از بالا به پایین حرکت میکند. با این حال، سرعت حرکت این شاتر مکانیکی بسیار بالاست (در حدود ۱/۱۰۰۰ ثانیه برای کل فریم). به همین دلیل، اعوجاج ناشی از آن در مقایسه با شاتر الکترونیکی که ممکن است ۲۰ تا ۳۰ میلیثانیه طول بکشد، بسیار ناچیز است.
شاتر الکترونیکی در دوربینهای کانن معمولاً از پایین به بالا اسکن میکند و به دلیل سرعت کمتر خوانش، اعوجاج بیشتری ایجاد میکند. با این حال، مدلهای جدیدتر مانند R3 با سرعت خوانش بالا، این فاصله را به حداقل رسانده اند.
راهکارهای عملی برای کاهش اثرات رولینگ شاتر در دوربین کانن
اگرچه رولینگ شاتر یک محدودیت ذاتی در حسگرهای CMOS است، اما با رعایت چند نکته ساده میتوان تأثیرات مخرب آن را به حداقل رساند:
استفاده از شاتر مکانیکی: سادهترین راه برای کاهش رولینگ شاتر، استفاده از شاتر مکانیکی (Mechanical Shutter) به جای شاتر الکترونیکی است. شاتر مکانیکی سرعت حرکت بسیار بالاتری دارد و اعوجاج را به شدت کاهش میدهد.
استفاده از Electronic First Curtain (EFCS): این حالت ترکیبی از شاتر مکانیکی و الکترونیکی است و میتواند تعادل مناسبی بین کاهش لرزش و کاهش اعوجاج ایجاد کند.
حرکت دوربین را کنترل کنید: یکی از اصلیترین عوامل تشدیدکننده اثر ژلهای، لرزش دوربین است. با استفاده از سهپایه، مونوپاد یا گیمبال، حرکت دوربین را تا حد ممکن حذف کنید.
از دوربین با سرعت خوانش بالاتر استفاده کنید: اگر به طور حرفهای با سوژههای سریع کار میکنید، سرمایهگذاری روی مدلهایی مانند Canon EOS R3 با حسگر پشتهای یا دوربینهای سینمایی با گلوبال شاتر، بهترین راهحل است.
جمع بندی
رولینگ شاتر یک پدیده طبیعی در اکثر دوربینهای دیجیتال مدرن، از جمله بسیاری از مدلهای محبوب کانن است. این پدیده به دلیل نحوه اسکن خط به خط اطلاعات توسط حسگر CMOS رخ میدهد و میتواند در فیلمها و عکسهای شما با حرکت سریع، به شکل اعوجاج، اثر ژلهای یا کجی خطوط ظاهر شود. شناخت این محدودیت، اولین گام برای کنترل آن است. با استفاده از شاتر مکانیکی، تجهیزات ثباتدهنده و انتخاب یک دوربین حرفهایتر در صورت نیاز، میتوانید آثار آن را به حداقل برسانید.
خوشبختانه، کانن نیز مانند سایر تولیدکنندگان، به طور مداوم در حال بهبود فناوری حسگرهای خود است و مدلهای جدیدتر با سرعت خوانش بالاتر و حتی گلوبال شاتر، راه را برای ثبت تصاویری بدون اعوجاج هموار میکنند.
